氣體滅火系統液面檢測——便攜式超聲波鋼瓶液位計（液位指示器）

一、產品概述

便攜式超聲波鋼瓶液位計（液位指示器）主要用于檢測消防氣體滅火系統內滅火劑儲存容器的儲量（如：七氟丙烷、鹵代烷、CO2等液面高度），又稱氣體滅火系統檢測液位計；二氧化碳鋼瓶液位計；七氟丙烷液位指示器。測量容器內某高度位置液體的有無，亦可實現管道中液體有無的指示?？蓽y(cè)容器的材質可以是各類金屬、玻璃或不發泡塑料，可測壁厚為3～30mm。這種測量技術不受介質密度、介電常數、導電性、反射系數、壓力、溫度、沉淀等因素的影響。該產品可適用于檢測不結晶，不含顆粒物的各類液體，因其采用非接觸式探測，對于有毒及腐蝕性的危險液體，酒類儲罐，液態容器，船舶氣體滅火系統，電信機房氣體滅火系統驗收檢測的理想選擇。

性能特點：

• 與介質不接觸

• 介質可以是有毒的、有腐蝕性的、或侵害性的

• 不用在容器壁上打孔或焊接

• 先進的超聲波傳感技術

• 檢測結果可靠

• 操作簡單、方便，  易維護




功能特點：

• 超聲波自適應檢測算法

• 高對比度的彩色顯示屏，適合戶外較強光線下使用

• 增加超聲波波形顯示，方便進行參數調試、波形比對等等功能，  以保證復雜工況下測量精度

• 良好的人機界面設計，方便人機交互

• 較為完善的軟件輔助功能，測量結果一目了然

• 支持中/英雙語選擇




二、主要技術指標

測量精度：<5mm

測量壁厚：3~30mm

容器材質：鋼、不銹鋼、玻璃、不發泡塑料等

測量介質：純凈液體、乳狀液體、懸浮狀液體

環境溫度：-20~+60℃

環境濕度：15%~85%RH

設備電源：2節18650 鋰電池

工作電流：150mA（平均值）

工作時長：>8小時（充滿電的情況下）

三、儀表分類和使用環境

1. 型號分類

型號分為：A：普通專業型；B：CO2 專用型；C：綜合型。

B：CO2 專用型

2. 使用環境

2.1適應罐型：立罐、臥罐、>3m直徑球罐及27cm直徑的CO2 鋼瓶。

注意點：

• 不適合錐形、較小球罐的測量。

• 不適合罐內部有不規則隔板的測量。

2.2測量點選?。?/span>

所有測量點的選取應保證測量直線 (水平)  距離  (探頭接觸面至超聲波在對應測得反射面之間的距離)  相等 。

例如：

• 進行臥罐測量時，應從臥罐的單側斷面進行測量。

• 測量點應距離焊縫 20cm 以上， 以避免對測量結果的影響。

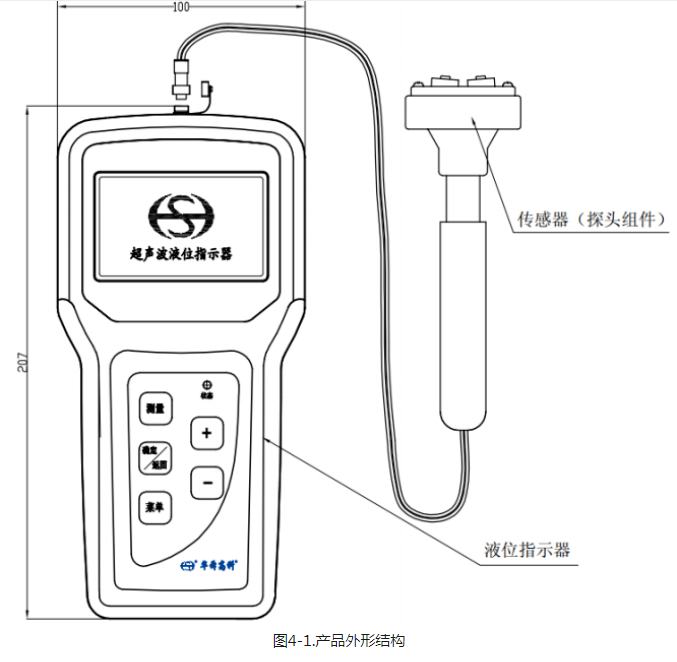

四、產品結構特征

五、操作方法

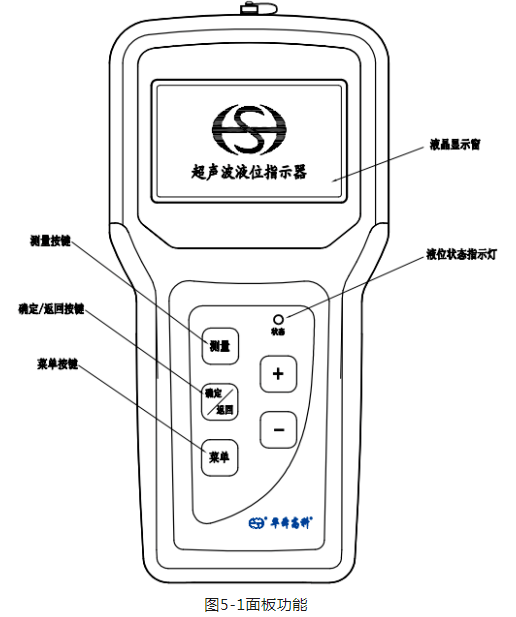

1.面板功能說明

?<菜單>-在測量模式下，按下此鍵進入菜單目錄，在菜單目錄下，按下此鍵返回至測量界面。

?<確認/返回>-短按為“確認”，長按為“返回”。在菜單界面或參數設置界面進行確認返回功能。

?<+>-向上、向右移位及增加功能鍵。

?<->向下、向左移位及減小功能鍵。

?<測量>-超聲波發射或測量按鍵，按此鍵時須將超聲探頭緊密垂直貼于被測罐體之上。

?<狀態>-液位狀態指示燈，綠燈亮提示為“有液”，紅燈亮為“無液“。

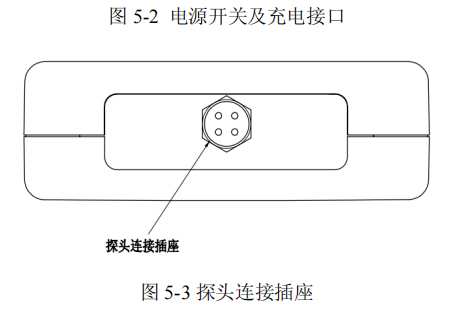

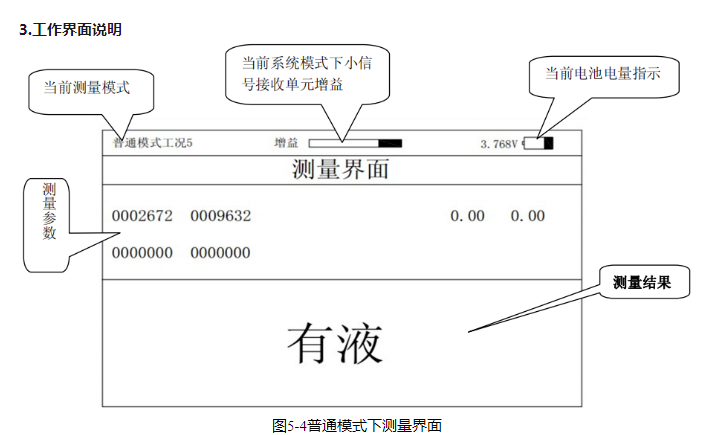

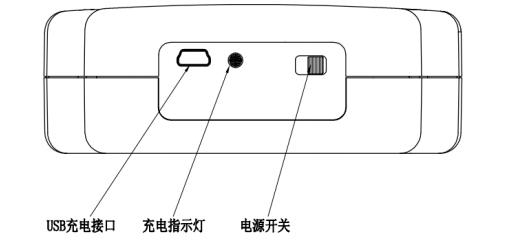

2.操作接口介紹

4.操作流程

①工況定義：測量環境的現場情況，包括儲罐外形尺寸、壁厚、介質類型的綜合情況匯總 。若上述 工況因素任意一個發生變化，必須對指示器進行重新校準，  否則測量結果無效。

②操作人員進行判讀，將上次關機前的最后一次測量工況和當前待測的工況進行比較，不同的工況時需要進行校準，相同的話直接進行測量。

③在測量界面按<菜單>鍵進入菜單，在菜單界面按<菜單>返回至測量界面。

④將所測的罐型分為1個大類  (普通罐型)  和1個小類  (直徑為270mm~300mm的CO2鋼瓶)， 若所測的罐型不是CO2鋼瓶，則認為該罐型為“普通罐型”。

5.普通罐形測量  (Normal Tank)

5.1.普通模式定義：

該系統將廣義上的罐體 (立罐、臥罐等等) 劃分為1個普通大類和1個特殊大類，其中1個特殊大類指的是消防行業、食品工業專用的 215mm-225mm、270mm-280mm、345mm-355mm、395mm-405mm直徑標準CO2鋼瓶  (對容積、介質無特殊要求)，剩余的罐體就可以看成是普通罐型  (對介質、壓力無特殊要求)。

5.2.普通罐形操作：

① 普通罐型分為5種子工況 (工況包括：罐型、罐體大小、壁厚、介質等等)，每種工況和現場實際測量對象相對應，可以通過菜單選擇在5種子工況間進行切換以方便用戶對多工況環境的測 量。

② 每種工況的測量必須以校準為前提；且校準時必須在已知“有液”部位完成。

③ 校準完成后，將探頭垂直緊密貼于罐體之上，按<發射>按鍵進行測量

④ 測量結果以“有液”“無液”字樣及液位指示器燈 (紅色為“無液”、綠色為“有液”) 給出。

⑤ 在同一水平面取多點進行測量，以結果概率大者為最終結果 (避免焊縫及未知因素的干擾)。

⑥ 通過逼近測量，逐步找出液面位置。

5.3.普通模式注意點：

①在進行不規則外形儲罐測量時，測量點必須和校準點位于同一垂直線上。

②當校準失敗時（校準操作完成不能自動返回至測量界面），該工況不適合該儀器的使用，可以聯系廠家負責專業調試及問題跟蹤。

6. CO2鋼瓶測量(CO2Tank)

6.1.CO2 鋼瓶規格  (以外直徑劃分)

該儀表所測的 CO2 鋼瓶的分為以下4個規格：215mm-225mm直徑鋼瓶，270mm-280mm直徑鋼瓶，345mm-355mm直徑鋼瓶，395mm-405mm直徑鋼瓶。對介質和儲罐高度無過多要求。

6.2.CO2鋼瓶測量操作

①通過菜單選擇“CO2鋼瓶”-- “選擇合適的鋼瓶直徑”并進入測量界面。

②將探頭垂直緊密貼于罐體之上，按<測量>按鍵進行測量。

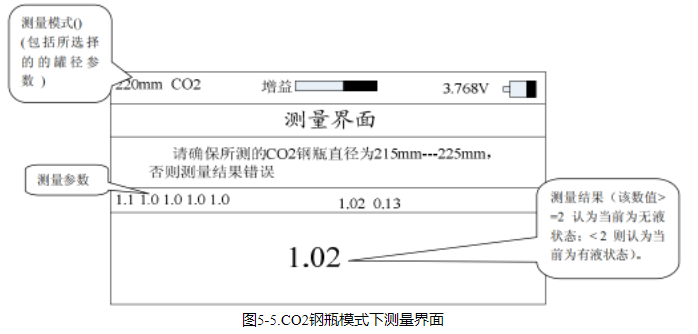

③測量結果以測量參數及液位指示器燈 (紅色為“無液”、綠色為“有液”) 給出 。一般情況下，從儲罐底部開始測量 (有液位置進行測量)，若測量參數>=2，則認為當前水平面為無液位置，<2則認為當前水平面為有液；若在2左右浮動，則認為是該水平面液位狀態為逼近液面 (一般在5cm左右)。

④在同一水平面取多點進行測量，以結果概率大者為最終結果 (避免焊縫及未知因素的干擾)。

⑤通過逼近測量，逐步找出液面位置。

6.3.CO2鋼瓶測量注意點：

由于CO2鋼瓶頂端存在不規則出氣口及大量焊接套件，在更低 端和頂端測量結果無效。(在滿罐 情況下最頂端一般為空)。

六、其他功能與設置

1.語言設置

進入“菜單”—>“語言”。進行中英文語言切換。

2.電量信息

在面板的右上角顯示剩余電量，當電池符合框變?yōu)榧t色時，應盡快通過USB進行充電。且充電時應在關機下進行。

3.充電功能

通過USB口進行充電，連接至電腦或手機充電器均可；充電完成后，CH指示燈將由亮變?yōu)橄鐮顟B(tài)。

七、使用 、保養、維修及注意事項

1.注意保持液位指示儀器殼體的清潔，盡量做到防水、防潮及避免受到其它物體劇烈碰撞；

2.液位指示儀器在長期不用的情況下，更好 充電至容量一半左右，然后關機妥善保管；

3.液位指示儀器應存放在周圍空氣溫度為 0℃~+40℃的環境，室內空氣中不應含有腐蝕儀表的雜質；

4.特別注意超聲波傳感器 (探頭)  要防止碰撞、摔損、受潮和化學物質侵蝕。
